Hörmann LED-Signalleuchtenanschluss ZS 360, ZS 400

Beschreibung zu Hörmann LED-Signalleuchtenanschluss ZS 360, ZS 400

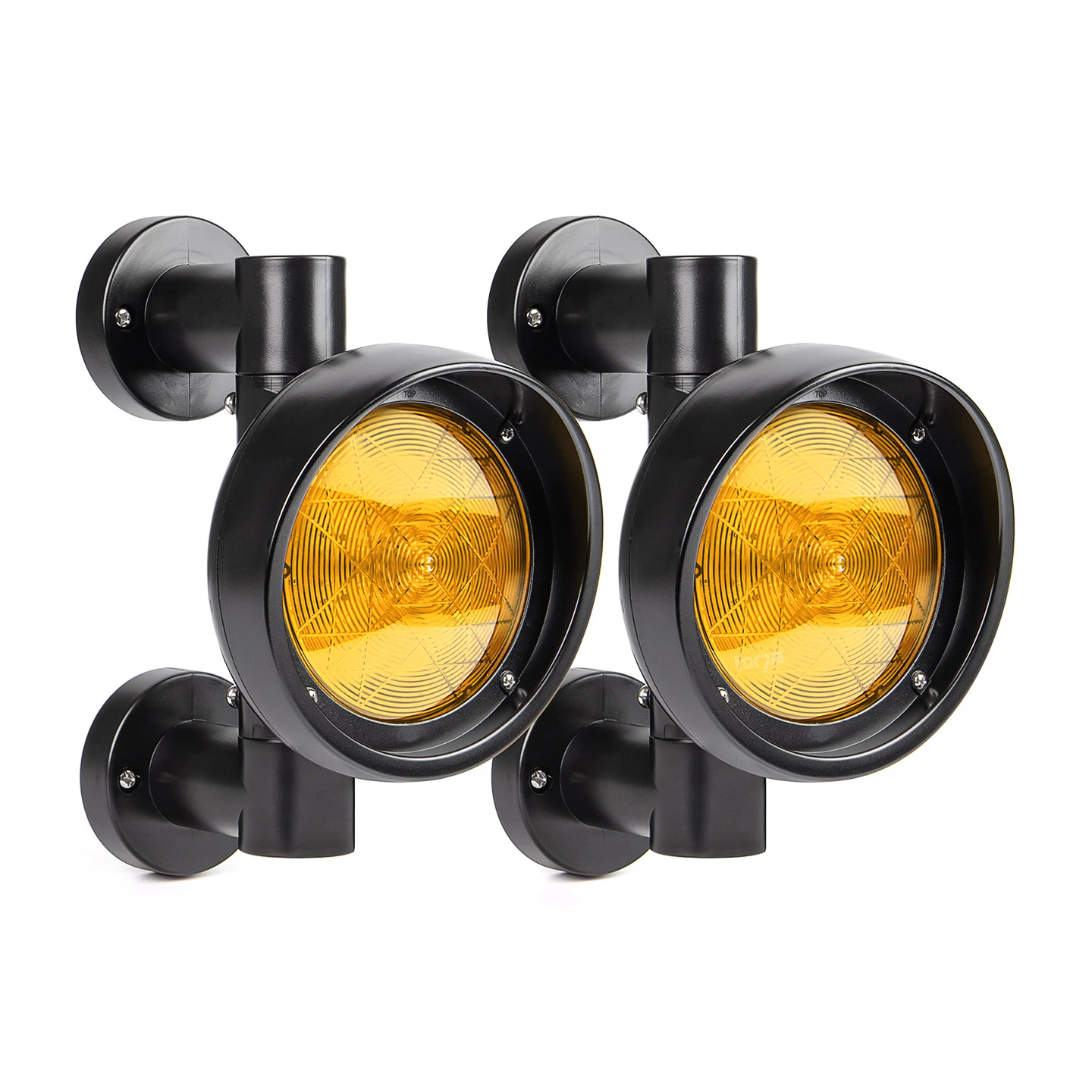

Der Hörmann LED-Signalleuchtenanschluss ZS 360, ZS 400 wird als Ampelanlage für verschiedene Antriebssysteme genutzt und sorgt hierbei für eine optische Signalisierung zur Durchfahrtsregelung. Die im Lieferumfang enthaltenen 2 Stück Signalleuchten sind dabei mit hochwertigen, langlebigen, gelben LED-Leuchtmitteln ausgestattet und lassen sich dank des Schwenkbereich von 180° für eine optimale Sichtbarkeit individuell ausrichten. Ebenfalls enthalten ist in diesem umfangreichen Set die für den Anschluss notwendige Hörmann Multifunktionsplatine mit Anschlussleitung. Zusätzliche Fahrbahnregelungs- und Endlagenplatinen können in Abhängigkeit von der Antriebsart für die Inbetriebnahme erforderlich sein.

Lieferumfang

• Hörmann Signalleuchtenanschluss ZS 360 / ZS 400, beinhaltet: 2 Stück Hörmann Signalleuchten gelb, 1 Stück Multifunktionsplatine mit Anschlussleitung, Montage- und Betriebsanleitung

HINWEIS: Die Auslieferung erfolgt ohne Hörmann Erweiterungsgehäuse für Steuerungen, klein.

Ampelanlagen im Torbetrieb

Ampelanlagen werden im Torbetrieb eingesetzt, wenn mit einer hohen Frequentierung zu rechnen ist und es somit erforderlich wird, für eine geordnete Fahrbahnregelung zu sorgen. Dadurch werden mögliche Unfälle bei der gleichzeitigen Nutzung der Toranlage, ähnlich wie im Straßenverkehr, vermieden. Hörmann Signalleuchten bietet vielfältige Einsatzmöglichkeiten in verschiedenen Anwendungsbereichen und für verschiedene Antriebstypen. Einsetzbar ist der Hörmann Signalleuchtenanschluss ZS 360 / ZS 400 bei Schiebetorantrieben, wie dem Hörmann STA 400. Aber auch die Nutzung an Garagentorantrieben, wie dem SupraMatic HT, dem Hörmann Kettenantrieb ITO 400 oder dem Wellenantrieb WA 400 ist mit einer zusätzlichen Endlagen- oder Fahrbahnregelungsplatine möglich. Bei der Auswahl sind also verschiedene Faktoren, wie die Tornutzung, der Tortyp, die Antriebsart und der Steuerungstyp zu berücksichtigen. Der Anschluss sollte bei diesen sicherheitsrelevanten Einrichtungen immer durch geschultes Fachpersonal erfolgen.

Kompatible Hörmann Torantriebe

• Hörmann WA 300 mit integrierter Steuerung (UAP 300 oder HOR-300 erforderlich)
• Hörmann WA 300 mit externer Steuerung
• Hörmann WA 400 mit Steuerung A / B 445 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann WA 400 mit Steuerung A / B 460 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann ITO 400 mit Steuerung A / B 445 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann ITO 400 mit Steuerung A / B 460 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann WA 500 FU mit Steuerung 545 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann WA 500 FU mit Steuerung 560 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann Direktantrieb mit Steuerung 445 R (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann Direktantrieb mit Steuerung 460 R (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann SupraMatic HT mit integrierter Steuerung (PSA, HOR 1, UAP erforderlich)
• Hörmann SupraMatic HT mit externer Steuerung (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann STA 400 FU mit Steuerung B 460 FU-STA (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• Hörmann STA 500 (Multifunktionsplatine, Endlagenplatine, Fahrbahnregelungsplatine erforderlich)
• auch mit anderen Produktlinien einsetzbar, technische Prüfung erforderlich

Technische Eigenschaften

• Typ: ZS 360 / ZS 400
• Leuchtmittel: LED
• Leuchtmittelfarbe: gelb
• Betriebsspannung: 100 – 240 V AC / 50 – 60 Hz
• Nennleistung: ca. 2 W
• Schutzart: IP 65
• Schwenkbereich: 180°
• Gehäuse: Kunststoff, schwarz
• Abmessungen: 70 x 277 mm (Breite x Höhe)

EAN: 4042533533729
