Hörmann Zugfederpaket, Typ 2, Nr. 766

Beschreibung zu Hörmann Zugfederpaket, Typ 2, Nr. 766

Bei dem hier vorgestellten Zugfederpaket Typ 2 Nr. 766 handelt es sich um ein Ersatzteil von Hörmann, welches speziell bei Toren der Baureihe 40 mit Zugfederbeschlag (Z-Beschlag) zum Einsatz kommt. Dank der Federn lässt sich ein Torblatt ohne erheblichen Kraftaufwand bewegen und ein ungewolltes Zufallen wird verhindert.

Lieferumfang

• untere Zugfederhalterung (zum Teil mit Bezeichnung 766)
• je 2 innere und äußere Zugfedern 766
• Seilrollenhalterung mit Federkennzeichnung 766
• Seilrolle
• Hörmann Seilrollenabdeckung für Zugfederpakete, Artikelnummer 3054869

Das Federpaket dient bei Sektionaltoren mit Z-Beschlag als Ausgleich gegenüber der vom Torblatt ausgehenden Gewichtskraft. Solange das Tor nicht aktiv bewegt wird, verbleibt es in jeder beliebigen Position, in welche es vorher gebracht wurde. Solche Teilöffnungspositionen sind etwa zum Belüften der Garage sinnvoll. Insgesamt ist der Umgang mit abgefederten Sektionaltoren wesentlich komfortabler und sicherer, da von einem ungefederten schweren Torblatt eine gewisse Unfallgefahr ausgeht. Aus diesen Gründen bietet Hörmann nur abgefederte Tore an.

Zur Abfederung werden zwei verschiedene Systeme angeboten. Modelle der Baureihe 40 mit einem Z-Beschlag sind mit Zugfederpaketen wie dem hier vorgestellten Hörmann Zugfederpaket Typ 2 Nr. 766 ausgestattet. Die übrigen Sektionaltore der Baureihen 20, 30 und 40 mit N-, L- oder H-Beschlag verfügen dagegen über Torsionsfedern. Dementsprechend müssen auch die Ersatzteile für die unterschiedlichen Systeme passend gewählt werden. Sie erkennen den Typ der Federn über deren Einbauposition. Zugfederpakete befinden sich seitlich des Torblattes, Torsionsfedern oben am Rahmen des Tores. Suchen Sie letztendlich kein Zugfederpaket, sondern eine Hörmann Torsionsfeder, so ist das Ersatzteil aus diesem Angebot ungeeignet. Die passende Torsionsfeder finden Sie an anderer Stelle ebenfalls hier im Tor7-Shop.

Wann sollte ein Zugfederpaket ausgetauscht werden?

Zugfederpakete zählen zu den am meisten belasteten Teilen eines Sektionaltores. Um den alltäglichen Belastungen zu widerstehen, sind die Anforderungen bezüglich ihrer Qualität und Langlebigkeit besonders hoch. Dennoch handelt es sich bei Federn um Verschleißteile. Äußere Umwelteinflüsse sowie das ständige Spannen und Entspannen während des Torlaufbetriebs wirken sich allmählich schwächend auf das Material aus. Diese Materialermüdung kann nach vielen Jahren zu einem Federbruch führen. Ist dies der Fall, wird das Sektionaltor nicht mehr ausreichend abgefedert und zum Öffnen ist ein höherer Kraftaufwand erforderlich. Bei einem vorhandenen Garagentorantrieb kann die damit verbundene höhere Belastung leicht einen Motorschaden verursachen.

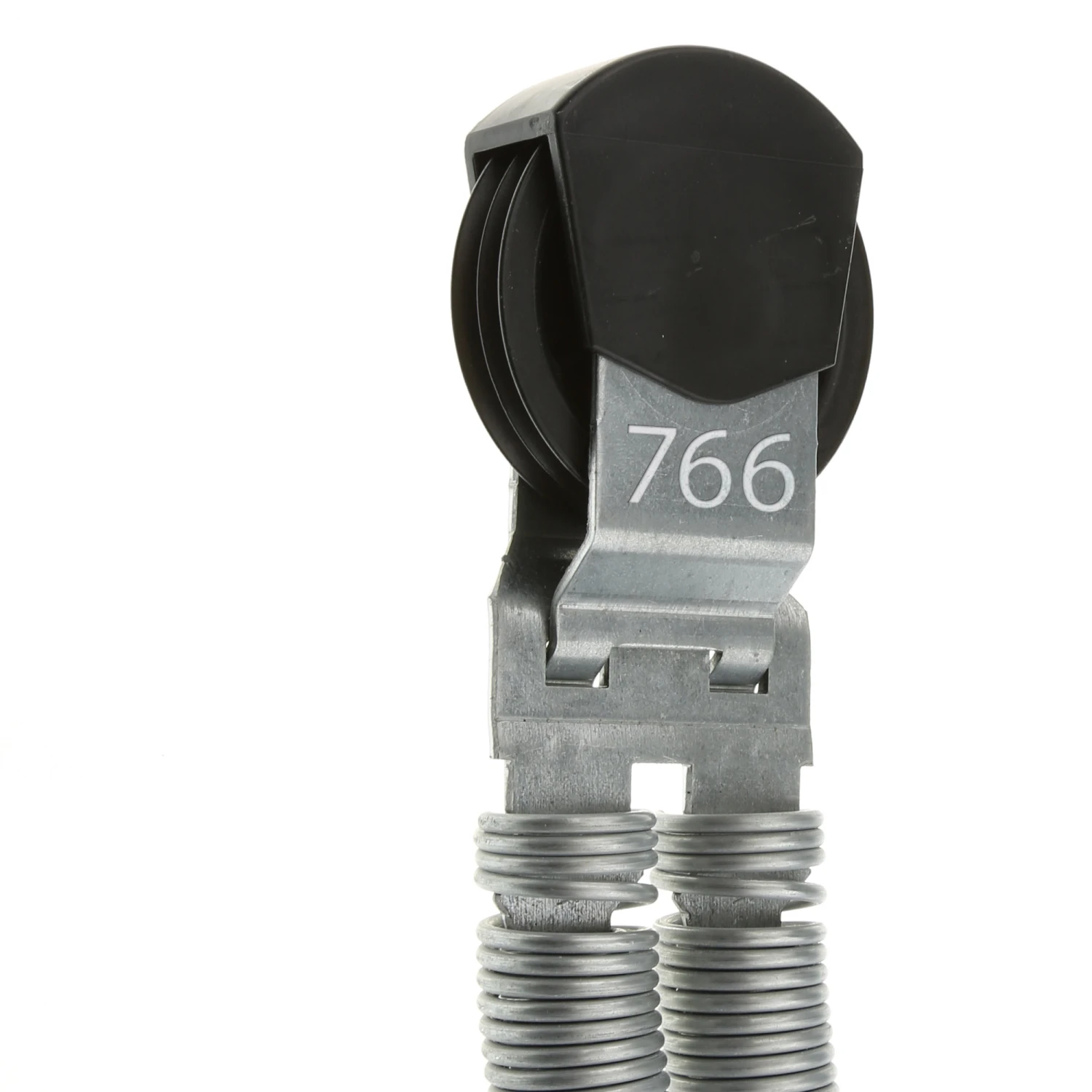

Ein defektes Zugfederpaket sollte möglichst schnell ersetzt werden. Da auch das zweite Federpaket starken Belastungen ausgesetzt war, empfiehlt es sich, beide Federn auszutauschen. Hierfür ist es besonders wichtig, das genau zum Gewicht des Torblatts passende Ersatzteil auszuwählen. Zur besseren Erkennbarkeit sind bei Hörmann die Zugfederpakete mit einer dreistelligen Nummer versehen, die oben an der Seilrollenhalterung eingeprägt ist. Außerdem sind sie in Typ 1 (ein Federstrang) und 2 (zwei Federstränge) unterteilt. Die eingeprägten Nummern stehen für die vom Federpaket ausgehende Federkraft und sollten vor der Bestellung eines Ersatzteils überprüft werden. Ebenso ist relevant, ob es sich bei diesem Federpaket um eines mit zwei Strängen oder mit einem handelt. Ist auf Ihrem Paket eine andere Nummer eingeprägt, benötigen Sie ein entsprechend anderes Federpaket, welches Sie in unserem umfangreichen Angebot an Ersatzteilen im Tor7-Shop finden. Bei einem Tausch beider Federn ist bei Toren mit Z-Beschlag derselbe Artikel einfach nur doppelt zu bestellen.

Empfohlenes Zubehör

• Hörmann Sechskant-Blechschraube, mit Sperrzahn, A 6,5 x 16 mm, Dacromet 500, Artikelnummer 3095152

Technische Daten

• Zugfederpaket Typ 2 Nr. 766 geeignet für ein Hörmann Sektionaltor der Baureihe 40 mit Z-Beschlag
• Länge: 833 mm
• Durchmesser: 65 mm
• Gewicht in kg: 2,376

EAN: 4005954941771
