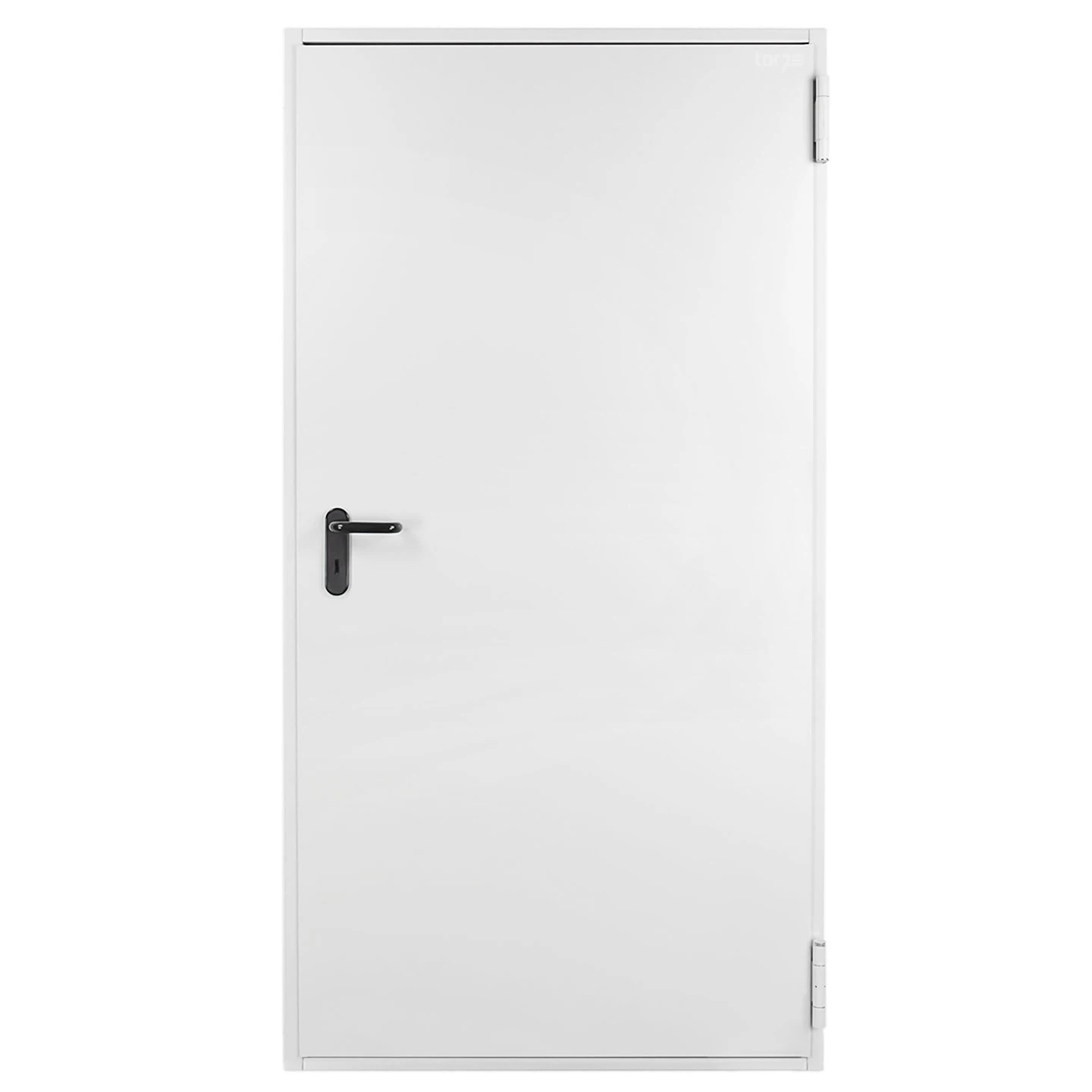

Teckentrup Brandschutztür T30 HT 8-D

Beschreibung zu Teckentrup Brandschutztür T30 HT 8-D

Die Teckentrup Brandschutztür HT 8-D ist eine feuerhemmende Stahlblechtür der Feuerwiderstandklasse T30 und eignet sich für die Montage in Mauerwerk oder Beton nach DIN 4102. Hierbei unterbindet diese robuste und dichtschließende Feuerschutztür mit amtlicher Zulassung eine unkontrollierte Ausbreitung von Bränden auf weitere Gebäudeteile. Verwendet werden kann diese beidseitig, also als rechts oder links angeschlagene Tür, wodurch die Anschlagsbestimmung erst bauseits erfolgen kann. Ausgestattet mit einer 2 mm starken Eckzarge, erfolgt die Montage als Diagonalbefestigung und kann somit durch die verdeckte Montage auch in Sichtmauerwerk oder Sichtbeton erfolgen. Das 42 mm starke, mineralfasergedämmte Türblatt weist eine Blechstärke von 0,9 mm auf und ist 4-seitig in Dünnfalzausführung gefalzt. Die untere Anschlagschiene kann bei Bedarf entfernt werden und ermöglicht so ohne Türabschluss einen barrierefreien Durchgang.

Lieferumfang

• 1 Stück Teckentrup Feuerschutztür H T8-D, inkl. Eckzarge mit Diagonalbefestigung
• 1 Stück Feuerschutz-Drückergarnitur Kurzschild in Kunststoff, schwarz
• 1 Stück Dichtung für Feuerschutztür T30 HT 8-D
• Montageanleitung

Hinweis: Beachten Sie für den zulassungskonformen Einbau die notwendigen Mindestwandstärken. Eine Montage in Porenbetonwände oder Ständerwerk ist nicht zulässig. Die hier angebotene Brandschutztür ist dichtschließend, verfügt jedoch über keine Rauchschutzfunktion. Die Oberfläche dieser hochwertigen Stahlblechtüren ist verzinkt und im Farbton RAL 9002 Grauweiß grundiert. Da diese für den Endanstrich bauseits angeschliffen werden müssen, stellen kleine Kratzer und Abschürfungen keinen Reklamationsgrund dar.

Technische Daten

Die wichtigsten technischen Daten sind in der nachfolgenden Tabelle zusammengefasst und verschaffen einen Überblick über die technischen Informationen der Teckentrup Feuerschutztür HT 8-D. Beachten Sie hierbei vor allem die für eine zulassungskonforme Montage notwendigen Wandaufbauten und Mindestwandstärken. Deren Beachtung und eine Montage nach Anleitung stellen eine Einhaltung der prüftechnisch festgelegten Anforderungen sicher. Die Brandschutztür verfügt zudem über eine geprägte Kennzeichnung und ist so jederzeit als Funktionstür erkennbar.

Türtyp:	Teckentrup Feuerschutztür HT 8-D
Feuerwiderstand:	T30
Zulassungsnummer:	Z-6.20-1956
Rauchschutz:	nein
Material:	Stahlblech, verzinkt
Türblatt:	doppelwandig, 42 mm dick, Blechstärke 0,9 mm
Falzausführung:	Dünnfalz, 4-seitig gefalzt
Zarge:	Eckzarge für Mauerwerk / Beton, Diagonalbefestigung, Blechstärke 2 mm
Bodeneinstand Zarge:	25 mm
Oberfläche Türblatt und Zarge:	verzinkt, grundiert (pulverbeschichtet) Grauweiß, ähnlich RAL 9002
Schlossausführung:	Einsteckschloss mit Wechsel PZ-gelocht, rechts / links verwendbar, mit Buntbartschlosseinsatz und 1 Buntbartschlüssel, eingebaut
Drückerausführung:	Drückergarnitur mit Kurzschild, Kunststoff schwarz, U-Form, mit Stahlkern, für Profilzylinder und Buntbartschlüssel, lose beigelegt
Türbänder/Schließmittel:	1 Federband, 1 Konstruktionsband DIN 18272

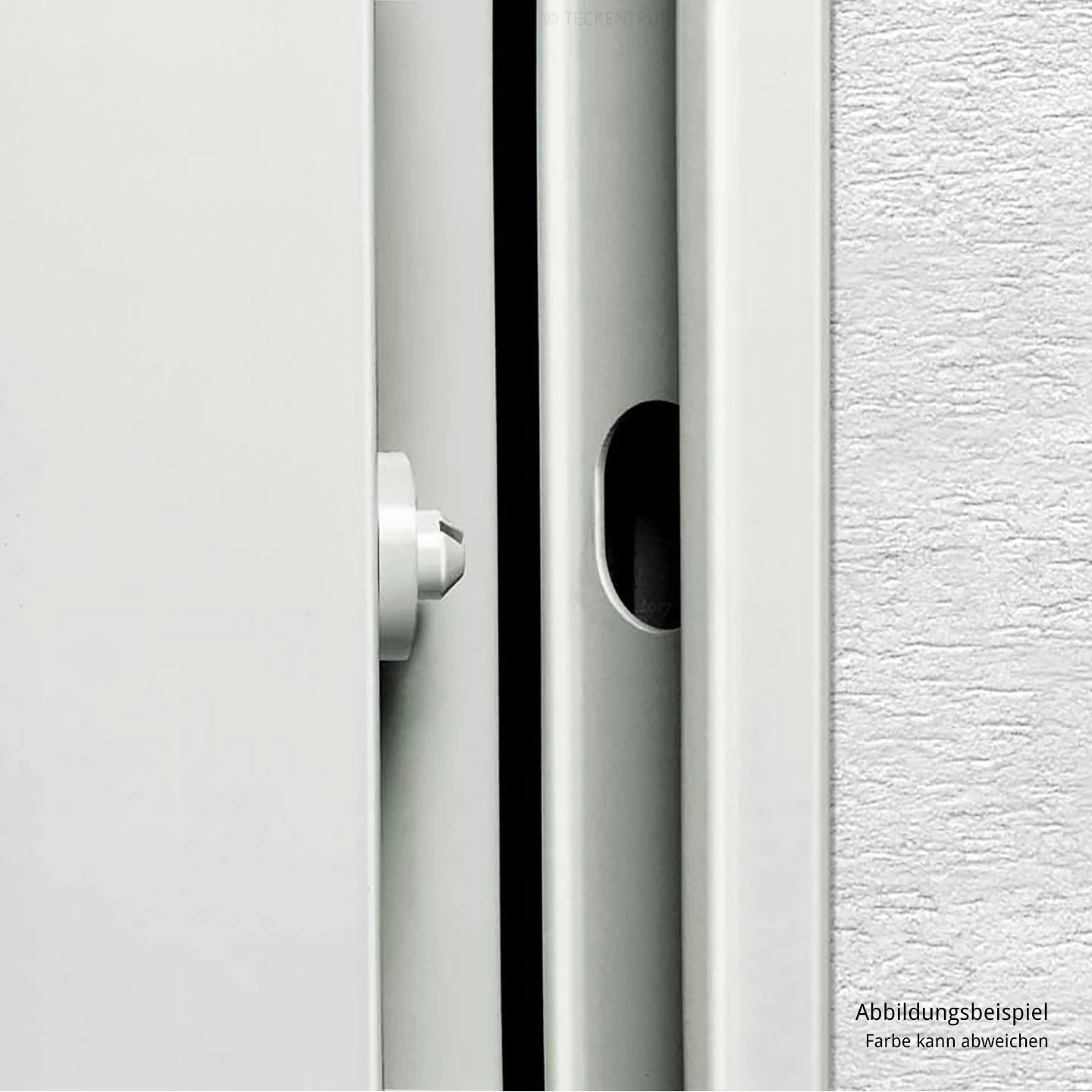

Sicherungsbolzen:	mind. 1 Stück, je nach Bestellgröße
Dichtung:	4-seitig umlaufende EPDM-Dichtung, Farbe Schwarz (ohne montierten unteren Anschlag 3-seitig umlaufend)
Schallschutzwert:	39 dB
Wärmedämmung:	wärmedämmend nach EN ISO 12567-1, UD = 1,5 W/ (m²·K) (bei umlaufender Dichtung)
zugelassener Einbau in:	Mauerwerk, Mindestwandstärke 115 mm Beton, Mindestwandstärke 100 mm

Lieferbare Bestellgrößen

Die Teckentrup Brandschutztür HT8-D wird in verschiedenen Normgrößen lagernd bevorratet und ist somit entsprechend schnell verfügbar.

• Teckentrup Brandschutztür T30 HT 8-D 750 x 2000 mm
• Teckentrup Brandschutztür T30 HT 8-D 875 x 1875 mm
• Teckentrup Brandschutztür T30 HT 8-D 875 x 2000 mm
• Teckentrup Brandschutztür T30 HT 8-D 875 x 2125 mm
• Teckentrup Brandschutztür T30 HT 8-D 1000 x 2000 mm
• Teckentrup Brandschutztür T30 HT 8-D 1000 x 2125 mm
• Teckentrup Brandschutztür T30 HT 8-D 1125 x 2000 mm
• Teckentrup Brandschutztür T30 HT 8-D 1125 x 2125 mm

Die Verwendung der Teckentrup Brandschutztür HT 8-D

Um die Ausbreitung von Bränden und das Übergreifen auf weitere Gebäudeteile zu verhindern, werden Brandschutztüren eingesetzt. Sie haben die wichtige Aufgabe Gebäude in einzelne Brandabschnitte aufzuteilen und diese separat zu schützen. Wann und wo Sie eine Feuerschutztür montieren müssen, ergibt sich in der Regel durch die örtlichen Gegebenheiten und die rechtlichen Vorschriften im jeweiligen Bundesland. Hierbei kann es in den einzelnen Bundesländern zu Unterschieden kommen, da jedes Bundesland die Regelungen und Vorgaben zum Brandschutz selbst festlegt. Nur für das Prüf- und Zertifizierungsverfahren gibt es einheitliche Regelungen. Informieren Sie sich daher bitte vorab über die örtlichen Vorgaben und wenden Sie sich an das Bauamt, Brandschutzgutachter, die örtliche Feuerwehr, Ihren Architekten oder fachkundige Sachverständige. Bei der Teckentrup Brandschutztür HT 8-D handelt es sich um eine feuerhemmende Stahlblechtür der Klassifizierung T30. Hierbei ist festgelegt, dass die Feuerschutztür den Durchtritt von Flammen mindestens 30 Minuten verhindern muss. Weitere Prüfszenarien sind in der entsprechenden Zulassung festgelegt. Zu beachten sind hierbei der Wandaufbau, angrenzende Wände und Bauteile, sowie die entsprechende Wanddicke. Die Teckentrup Feuerschutztür HT 8-D eignet sich ausschließlich für die Montage in Mauerwerk mit einer Mindestwandstärke von 115 mm oder Beton mit einer Mindestwandstärke von 100 mm.

HINWEIS: Die zulassungskonforme Montage dieser Feuerschutztür darf ausschließlich im Innenbereich und in die genannten Wandarten erfolgen. Die Montage in Ständerwerk oder Porenbeton ist nicht zulässig. Bei Verwendung als normale Mehrzwecktür ohne Brandschutzanforderung kann der Einsatz durch die verzinkte Oberfläche jedoch auch als Außentür erfolgen.

Bestellmaßermittlung

Für eine zulassungskonforme Montage ist die Auswahl des richtigen Bestellmaßes wichtig, weshalb die nachfolgenden Einbaudaten zwingend beachtet werden sollten. Zudem müssen die einzelnen Montageschritte gemäß der Anleitung des Herstellers befolgt werden. Nur so können die geforderten Leitungseigenschaften und ein ausreichender Brandschutz dauerhaft gewährleistet werden. Die Angabe des Bestellmaßes erfolgt immer als Baurichtmaß. Um das optimale Bestellmaß zu ermitteln, werden vom Öffnungsmaß einfach 10 mm in der Breite und 5 mm in der Höhe abgezogen. Zur Nutzung von Normmaßen kann die Einbauluft leicht abweichen, darf umlaufend 20 mm jedoch nicht überschreiten.

Beispiel zur Bestellmaßermittlung:

Öffnungsbreite 1010 mm – 10 mm = 1000 mm Baurichtmaß/Bestellbreite
Öffnungshöhe 2005 mm – 5 mm = 2000 mm Baurichtmaß/Bestellhöhe

Beispiel zur Ermittlung des lichten Durchgangs:

Bestellbreite 1000 mm – 70 mm = 930 mm lichter Durchgang bei Bestellbreite 1000 mm
Bestellhöhe 2000 mm – 39 mm = 1961 mm lichte Durchgangshöhe



Informationen zur Lieferung

Dieses Angebot gilt ausschließlich für deutsche Lieferanschriften. Eine Lieferung ins europäische Ausland ist leider nicht möglich.

Varianten:
TEC142650 (4028771111783) |
TEC142651 (4028771111844) |
TEC142668 (4028771111851) |
TEC142671 (4028771111868) |
TEC142677 (4028771111882) |
TEC142680 (4028771111899) |
TEC142683 (4028771111905) |
TEC142686 (4028771111912)
